| 제 품 명 : 잔넬용 레일(턱유 SUS) HC-SRHR ( 제품번호 : 2976 ) |
|
 |

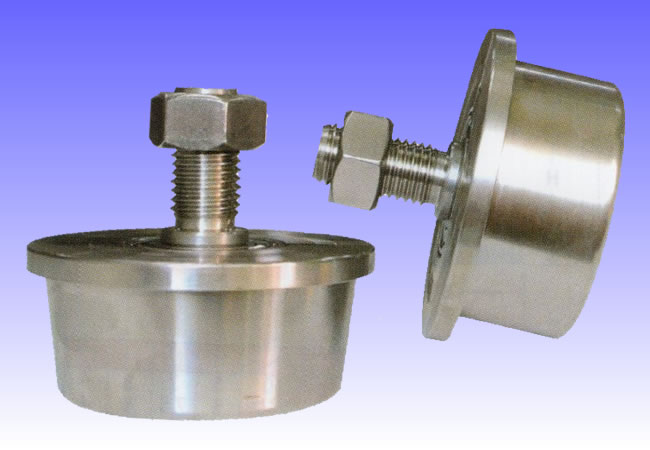

| 올스텐[잔넬용,H빔용]레일바퀴세트 턱유 HC-SRHR/STRI |

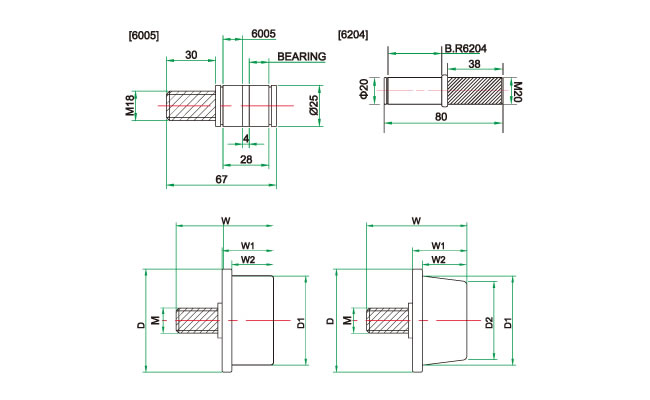

■ 올스텐 잔넬용 레일바퀴세트(턱유/테이퍼형)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W1-W2) |
볼트길이
(M) |
바퀴외경
(D1-D2) |
로라턱
(D1) |
삽입베어링
(B) |
허용하중
(kg) |
| HC-32041 |
HC-STRI 3" |
75 |
39-32 |
M18-30 |
64-56 |
7 |
S6005 |
500 |
| HC-32042 |
HC-STRI 4" |
100 |
43-36 |
M20-38 |
89-81 |
7 |
S6204 |
800 |
■ 올스텐 H빔용 레일바퀴세트(턱유/-형)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W1-W2) |
로라턱 |
바퀴외경
(D1) |
볼트길이 |
볼트
(M) |
삽입베어링
(B) |
허용하중
(kg) |
| HC-32043 |
HC-SRHR 3" |
75 |
39-32 |
7 |
60 |
30 |
18 |
S6005 |
500 |
| HC-32044 |
HC-SRHR 4" |
100 |
43-36 |
9 |
81 |
38 |
20 |
S6204 |
600 |
■ 적용 규격표(H빔 단면치수)
| H*B |
t1 |
t2 |
| 100*75 |
3.2 |
4.5 |
| 100*100 |
3.2 |
4.5 |
| 100*100 |
6.0 |
9.0 |
| 125*75 |
3.2 |
4.5 |
| 125*100 |
3.2 |
4.5 |
| 125*125 |
6.0 |
9.0 |
| 150*75 |
3.2 |
4.5 |
| 150*75 |
5.0 |
7.0 |
| 150*100 |
3.2 |
4.5 |
| 200*100 |
3.2 |
4.5 |
| 200*100 |
3.2 |
6.0 |
| 200*150 |
3.2 |
4.5 |
■ 적용 규격표(H빔 단면치수)
| H*B |
t1 |
t2 |
r1 |
r2 |
| 100*75 |
5 |
8 |
7 |
3.5 |
| 125*75 |
5.5 |
9.5 |
9 |
4.5 |
| 150*75 |
5.5 |
9.5 |
9 |
4.5 |
| 200*100 |
7 |
10 |
10 |
5 |
■ 적용 규격표(잔넬 단면치수)
| H*B |
t1 |
t2 |
r1 |
r2 |
| 75*40 |
5 |
7 |
8 |
4 |
| 100*50 |
5 |
7.5 |
8 |
4 |
| 125*65 |
6 |
8 |
8 |
4 |
| 150*75 |
6.5 |
10 |
10 |
5 |
| 200*80 |
7.5 |
11 |
12 |
6 |
| 200*90 |
8 |
13.5 |
14 |
7 |
| 250*90 |
9 |
13 |
14 |
7 |
| 300*90 |
9 |
13 |
14 |
7 |
| 380*100 |
10.5 |
16 |
18 |
9 |
| 380*100 |
13 |
20 |
24 |
12 |
|
|
|
|
