| 현재위치 : 바퀴 >> U파이프 |
   |

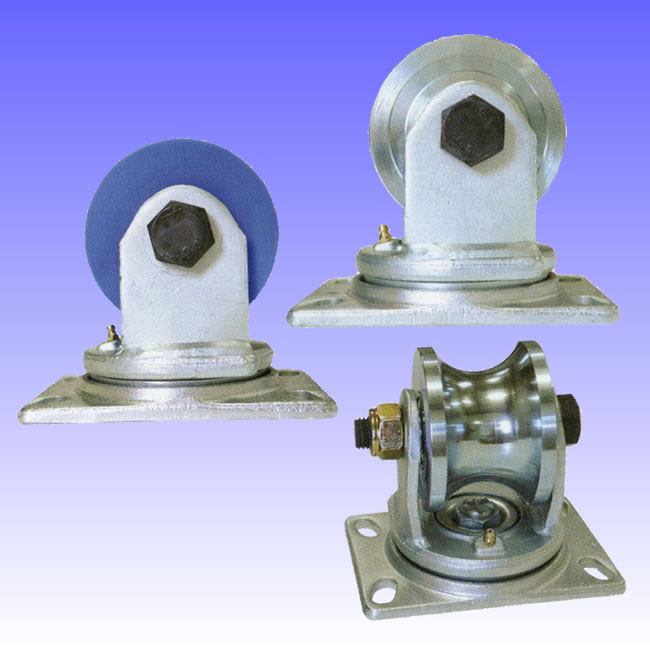

| 제 품 명 : 플레이트 회전(고하중) HC-MUGSS ( 제품번호 : 2889 ) |
|
 |
고하중 MUG, 철, MC 일자형 회전 HC-MUGSS
특징 :
- 45C 단조품(부라켓)
- 부식방지 아연도금
- 레일은 원형환봉 또는 원형파이프 사용 |

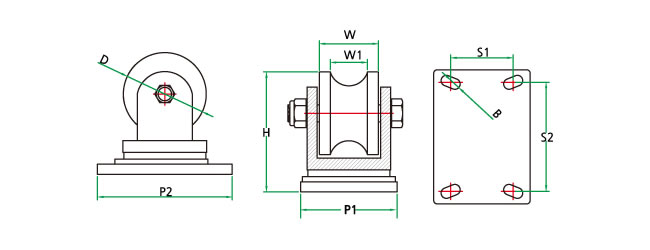

■사양(고하중 MUG철회전)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-52026 |
HC-MUGSS 4"(42)일자형 |
98 |
70 |
42(32A) |
142 |
15.5 |
114-159 |
74-129 |
6204 |
800 |
| HC-52027 |
HC-MUGSS 5"(52)일자형 |
128 |
70 |
52(40A) |
179 |
19.5 |
114-159 |
74-129 |
6304 |
1000 |
| HC-52028 |
HC-MUGSS 5"(52)일자형 |
128 |
59 |
42(32A) |
179 |
19 |
114-159 |
74-129 |
6304 |
1000 |
| HC-52070 |
HC-MUGSS 4"(52)일자형 |
98 |
70 |
52(40A) |
142 |
16 |
114-159 |
74-129 |
6204 |
800 |
| HC-52071 |
HC-MUGSS 6"(62)일자형 |
148 |
70 |
57(50A) |
187 |
20 |
114-159 |
74-129 |
6306 |
1500 |
■사양(고하중 MC청 나이론)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-52126 |
HC-MUGSSMC
4"(42)일자형 |
100 |
70 |
42(32A) |
142 |
16 |
114-159 |
74-129 |
6204 |
800 |
| HC-52127 |
HC-MUGSSMC
5"(52)일자형 |
130 |
70 |
52(40A) |
179 |
19.5 |
114-159 |
74-129 |
6304 |
1000 |
| HC-52128 |
HC-MUGSSMC
5"(52)일자형 |
130 |
59 |
42(32A) |
179 |
20 |
114-159 |
74-129 |
6304 |
1000 |
| HC-52170 |
HC-MUGSSMC
4"(52)일자형 |
100 |
70 |
52(40A) |
142 |
16 |
114-159 |
74-129 |
6204 |
800 |
| HC-52171 |
HC-MUGSSMC
6"(62)일자형 |
150 |
70 |
57(50A) |
187 |
20 |
114-159 |
74-129 |
6306 |
1500 |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/4 |
48.6 |
| 50*2 |
60.5 |
| 65*2-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
