| 현재위치 : 레벨/조절좌 >> 조절좌 |
   |

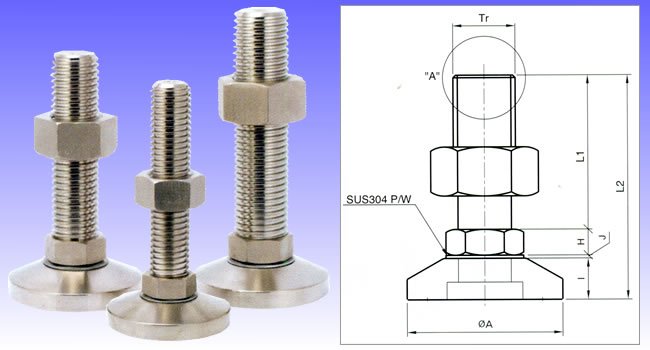

| 제 품 명 : A-Tr Series ( 제품번호 : 1196 ) |
|
 |
무전해 니켈도금 장점 :
1. 금속적 감촉으로 인한 수려한 외관.
2. 내열성 내마모성, 비오염성, 밀착성 우수.
3. 높은 표면경도 Hv 400~500, 열처리시 Hv 900~1000까지 가능.
기타 특수사양은 주문제작함. |
| 품명 |
치수 |
재질 |
허용하중
(kg/4EA) |
표면처리 |
| L1 |
L2 |
H |
W |
I |
A |
Tr |
Bolt&하부 |
NUT |
| A-Tr-42 |
150 |
204 |
22 |
2 |
30 |
127 |
Tr42*6 |
SM45C |
SM45C |
12,000 |
무전해니켈도금 |
| 200 |
254 |
| 250 |
304 |
| 300 |
354 |
| A-Tr-52 |
150 |
215 |
27 |
3 |
35 |
147 |
Tr52*7 |
16,000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |
| A-Tr-60 |
150 |
215 |
27 |
3 |
35 |
147 |
Tr60*7 |
20,000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |
| |

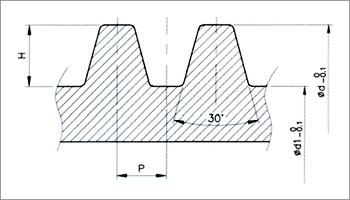

P |
d1 |
d |
H |
| Tr42*6P |
6 |
34.5 |
42 |
3.75 |
| Tr52*7P |
7 |
43.3 |
52 |
4.35 |
| Tr60*7P |
7 |
51.3 |
60 |
4.35 |
※NOTE
1. d1 : 골지름
2. d : 외경
3. H : 산높이 |
|
|
|
|
