현재위치 :  바퀴 >> 캐리마스타

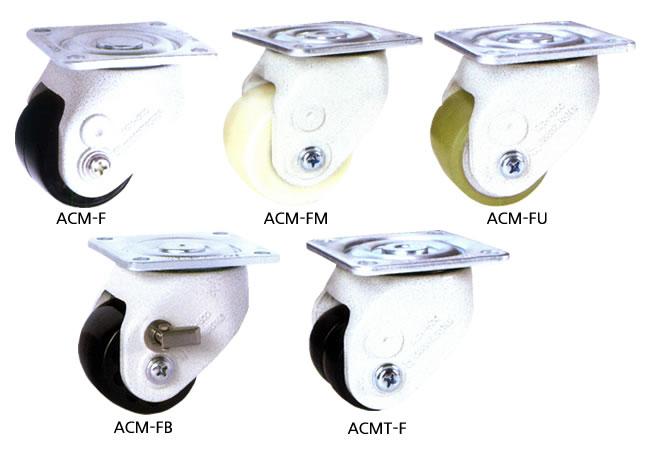

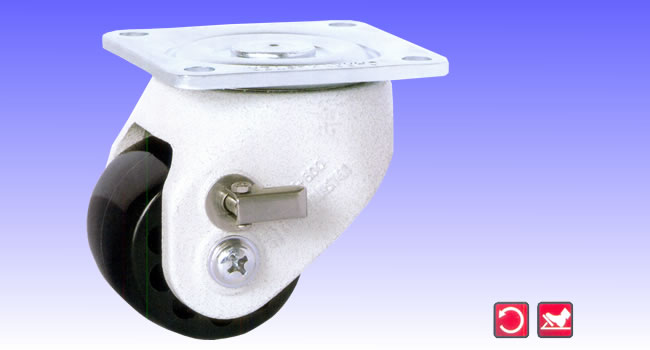

제 품 명 :  ACM-SERIES  ( 제품번호 : 1635 )
특징 :
- 높이 제한이 있는 장비 적용에 적합.
- 베어링을 사용하여 회전 성능 및 구름성이 우수.
- 우레탄 휠은 클린룸 적용에 적합.
- 트윈 휠은 선회력이 우수함.

적용분야 :
- 통신장비, 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 제어반, 청정설비, 각종 가구류, 포장기계, 공작기계, 방직기, 인쇄기기, 각종 프레스, 각종 전용기, 기타 가변성 생산설비, AL프로파일 후레임 등.

사양 :
- 개당허용하중 : 540~670kg/EA
- 4개 추천허용하중 : 1,600~2,000kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능

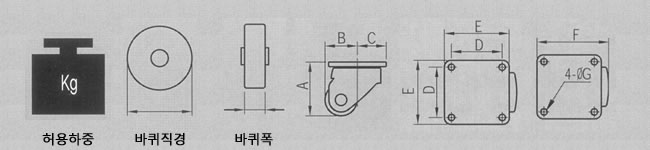

■ 치수
MODEL 자중
(kg)
개당허용하중
(kg)
4개허용하중
(kg)
바퀴직경 바퀴폭 A B C D E F G
ACM-600F 1.14 540 1600 60 55 90 55 45 70 90 100 9.5
ACM-600FB 1.14 540 1600 60 55 90 55 45 70 90 100 9.5
ACMT-600F 1.06 540 1600 50 26*2 85 51 45 70 90 96 9.5
ACM-800F 1.34 670 2000 75 55 107.5 62.5 45 70 90 107.5 9.5
ACM-800FB 1.34 670 2000 75 55 107.5 62.5 45 70 90 107.5 9.5
ACMT-800F 1.16 670 2000 72 26*2 106 61 45 70 90 106 9.5
※ 상세치수는 CAD 도면을 참고 바랍니다.

■ 재질

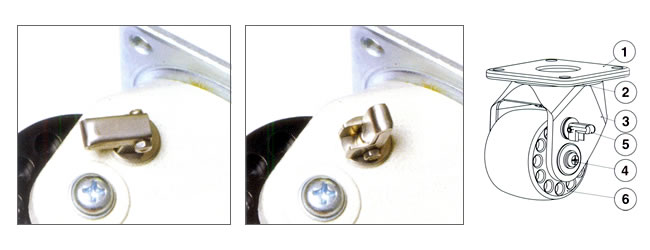

MODEL/SPEC. ①Top Plate ②Ball ③Frame ④Pin ⑤Brake ⑥Wheel
재질 표면
처리
재질 표면
처리
재질 표면
처리
재질 표면
처리
재질 표면
처리
재질 표면
처리
ACM-600F SPC
&
SM45C
아연도금
/
Zn Galvanized
STB2 니켈 크롬도금
/
Ni-Cr
알루미늄
다이캐스팅
ALDC12
Ivory
/
Powder
Coated
Swrch10A 아연도금
/
Zn Galvanized
    Nylon6 검정색
ACM-600FB SUS304
ACMT-600F
ACM-800F
ACM-800FB SUS304
ACMT-800F
선택사양 :
WHEEL : 폴리우레탄, 정전지방지형 폴리우레탄
